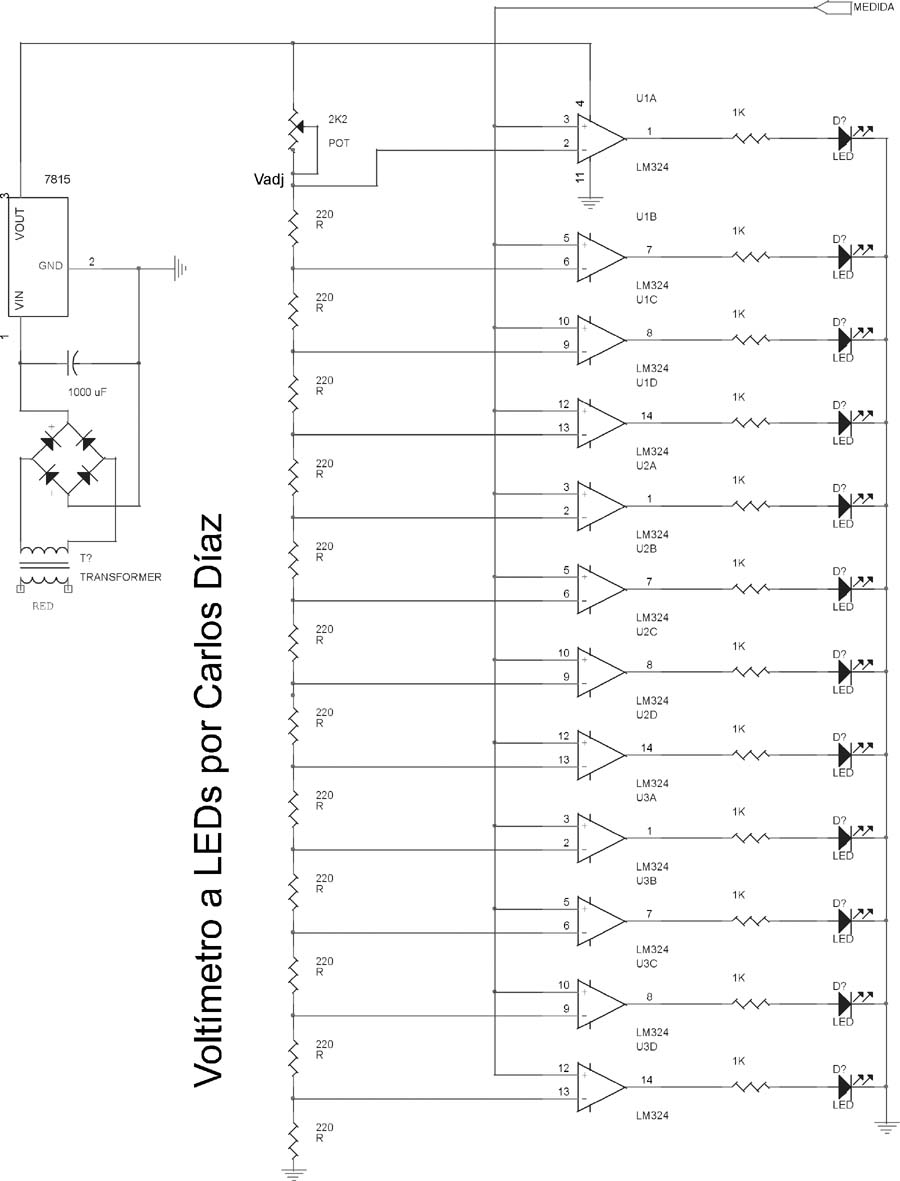

Este voltímetro mide tensiones de entre 0 y 12V mediante 12 LEDs de tal forma que cada LED encendido representa un voltio. El esquema que he diseñado es el siguiente:
El integrado LM324 es un cuádrupe amplificador operacional, por lo que solo hacen falta 3 y el circuito no quedará tan voluminoso como aparenta. Puedes consultar sus características en la sección "componentes".
Ajuste del potenciómetro:
- Una vez montado el circuito deberás ajustar el potenciómetro. Para ello sigue los siguientes pasos:
- Ajusta el potenciómetro a la posición de resistencia mínma (0 ohm)
- Alimenta el circuito y métele 12 voltios (medidos con otro voltímetro) por la entrada de "medida". Verás que no se encienden todos los LEDs
- Vete moviendo el potenciómetro lentamente deteniéndote justo en el momento en que estén encendidos todos los LEDs.
- Ya tienes ajustado el circuito y listo para funcionar.
Nunca introduzcas una tensión superior a 15V por la entrada de "medida". Solo esta preparado para funcionar entre 0 y 12V.
Si quieres medir mas de 12 voltios también puedes hacerlo, basta que pongas dos resistencias (o un potenciómetro) a modo de divisor de tensión a la entrada "medida", de tal manera que reduzcas la tensión máxima a 12 voltios, eso si, ahora cada LED no será 1 Voltio.
Otra forma de medir mas de 12 Voltios sería: para medir por ejemplo hasta 20 voltios cambiaría el 7815 por un 7824 (y el transformador por supuesto) y cambiaria también las resistencias de los LEDs de 1K por otras de 1K5.
